Назначение
Стабилизатор сетевого напряжения Stout ST 600 предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения и разработан для электронных устройств, работающих в системах отопления: коттеджей, квартир, офисов, промышленных предприятий, учреждений и т.д.
Стабилизатор Stout SST-0001-000600 обеспечивает индикацию наличия входного и выходного напряжения, проверку правильности фазировки при подключении к сети и наличия потенциала на «Земле», сигнализацию в случае срабатывания выходного автоматического выключателя, индикацию уровня входного напряжения (в пределах нормы/за пределами нормы). Для защиты подключаемого оборудования от перегрузки по выходному току оснащён автоматическим предохранителем.
Ключевые особенности стабилизатора напряжения Stout ST-600
✔ стабилизация релейного типа, стабильность и быстродействие
✔ микропроцессорное управление
✔ 5 лет гарантии
✔ 10 лет срок службы
✔ не вносит искажений в форму синусоиды
✔ перегрузочная способность 600 ВА в течение 13 минут за 1 час
✔ жидкокристаллический дисплей
✔ расширенная индикация
✔ удобное настенное крепление
✔ подсоединение не сложнее удлинителя
Режимы работы стабилизатора напряжения
В диапазоне входных напряжений от 165 В до 260 В, при правильной фазировке и отсутствии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» горит непрерывно, если же входное напряжение меньше 165 В или больше 260 В, индикатор «СЕТЬ» начинает мигать 1 раз в секунду.
При неправильной фазировке или наличии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» начинает мигать 4 раза в секунду. Индикация длится в течение 5 минут после подачи питания, затем прекращается.
В диапазоне выходных напряжений от 170 В до 242 В, индикатор «ВЫХОД» горит непрерывно, если же выходное напряжение меньше 170 В или больше 242 В, срабатывает схема защитного отключения нагрузки и изделие отключает нагрузку, при этом индикатор «ВЫХОД» гаснет. После защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор автоматически подключает нагрузку и включается индикатор «ВЫХОД». В случае отсутствия индикации и пропадания выходного напряжения у стабилизатора, нажать кнопку сброса защиты.
В случае перегорания выходного предохранителя индикатор «ВЫХОД» будет мигать 1 раз в секунду.
Индикация на стабилизаторе напряжения Stout
| Индикатор | Состояние | Описание |
|---|---|---|
| СЕТЬ | светится | Входное напряжение в пределах нормы |
| СЕТЬ | мигает 1 раз в сек. | Входное напряжение за пределами нормы |
| СЕТЬ | мигает 4 раза в сек. | Неправильная фазировка или наличие напряжения между «Землей» и «Нулем» |
| ВЫХОД | светится | Напряжение на выходе присутствует |
| ВЫХОД | мигает 1 раз в сек. | Перегорел выходной предохранитель |
| ВЫХОД | погашен | Напряжение на выходе отсутствует |
Устройство стабилизатора Stout

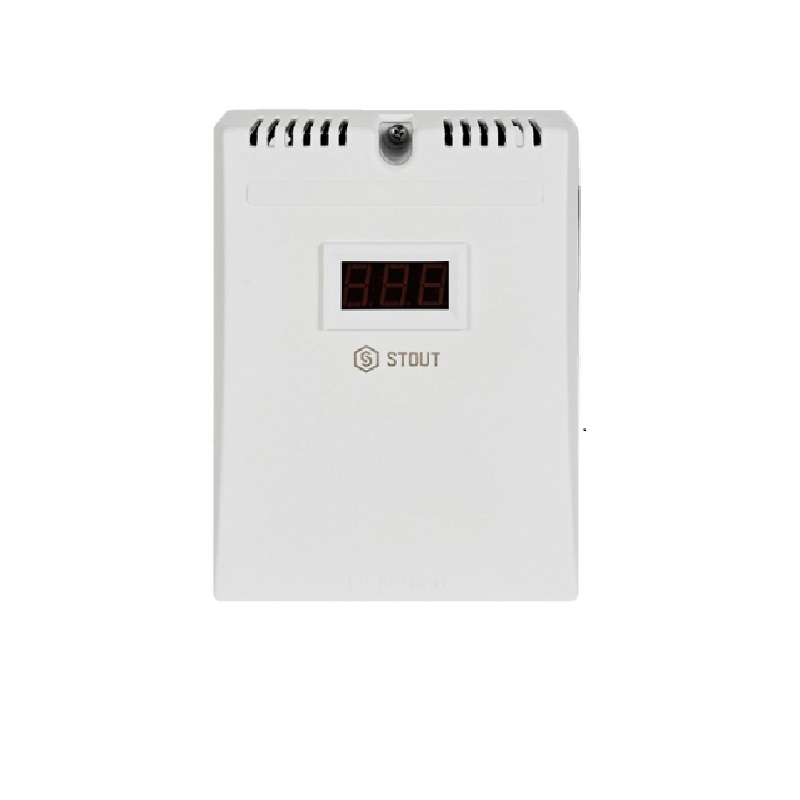

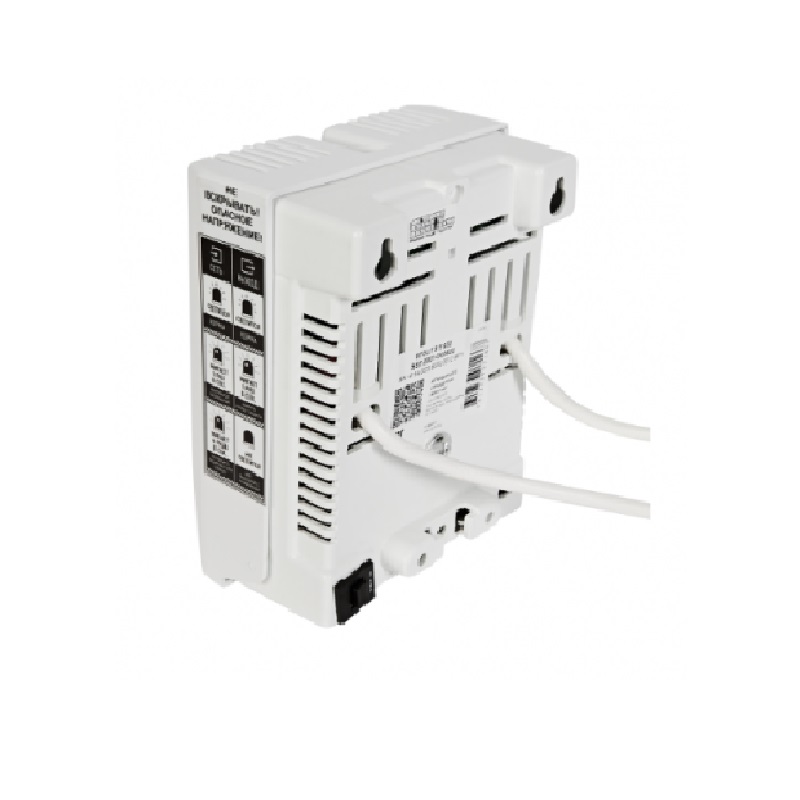

Стабилизатор Стоут SST-0001-000600 выполнен в пластиковом корпусе белого цвета. На боковой стенке корпуса предусмотрены посадочные отверстия для трехточечного крепления на стену. В верхней части корпуса расположены области индикации «ВЫХОД» и «СЕТЬ». Подключение стабилизатора к сетевому напряжению осуществляется через сетевую вилку, расположенную на входном кабеле. Подключения нагрузки к стабилизатору осуществляется через розетку, расположенную на выходном кабеле.
 |

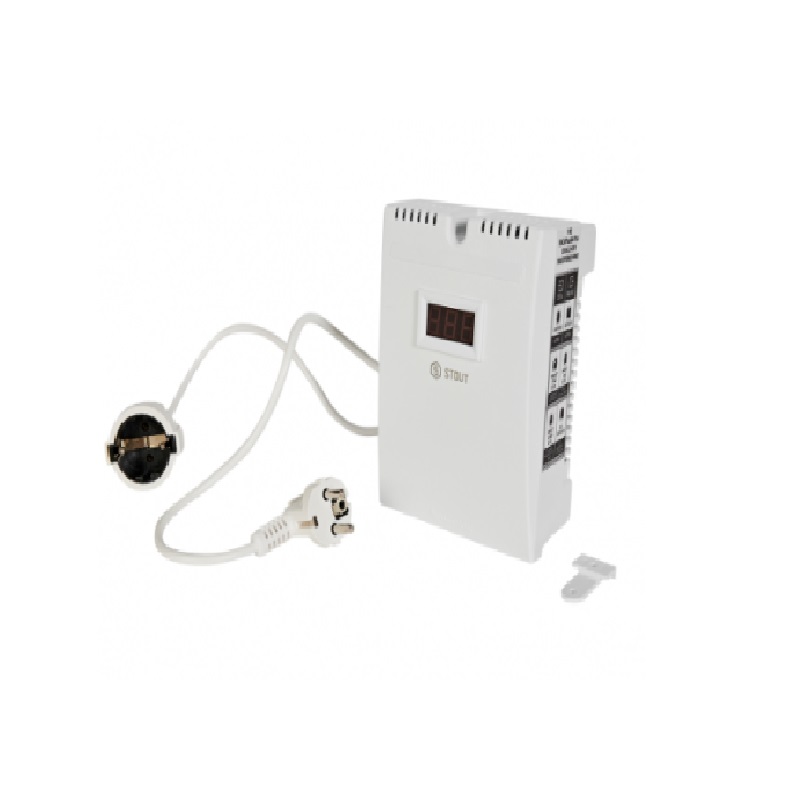

1 — пластиковый корпус 2 — цифровой дисплей 3 — область индикации «СЕТЬ» 4 — область индикации «ВЫХОД» 5 — сетевой кабель 6 — розетка для подключения нагрузки (кабель) |
Что входит в комплект
- Стабилизатор сетевого напряжения Stout с жидкокристаллическим дисплеем
- Настенные крепления
- Картонная упаковка
- Инструкция по эксплуатации
Размеры стабилизатора
 |
H — 170 мм L — 130 мм I — 85 мм |
Указания по установке
- Стабилизатор Стаут устанавливается на любой горизонтальной поверхности или крепится на стене в любом удобном для монтажа месте.
- Не устанавливайте стабилизатор вблизи любых нагревательных приборов, избегайте попадания воды внутрь изделия.
- Если транспортировка стабилизатора производилась при отрицательных температурах, его необходимо выдержать при комнатной температуре в течение 4–х часов перед подключением.
- При установке предусмотрите свободное пространство вокруг кнопки сброса защиты, исключая посторонние предметы.
